29 800 руб./шт
В наличии
- +
В корзину
Задать вопрос
Цена может отличаться от цен в дилерском магазине
Описание

Состав Комплекта Kit 3:

1.   Сигнализатор Alta Alarm – 1 шт.;

2.   Датчик Alta Sensor – 2 шт.;

3.   Кабель питания сигнализатора 5м – 1 шт.;

4.   Кабель внешней сигнализации 5м – 1 шт.

Сигнализатор Alta Alarm-  это универсальный профессиональный цифровой прибор, предназначенный для контроля уровня жидких и сыпучих материалов в резервуарах, емкостях, рабочих камерах жироуловителей, пескоуловителей, маслобензоотделителей и прочих технологических резервуарах, в том числе, очистных сооружений, при помощи соответствующих датчиков уровня.

Преимущества Сигнализаторов Alta Alarm:

•  уровень защищенности IP 68. Он не может быть поврежден вследствие полного затопления и не представляет опасности при контакте.

•  универсальность. Все Сигнализаторы Alta Alarm выпускаются с возможностью подключения до трех датчиков. Все три датчика могут быть настроены и запрограммированы на разные среды

•   наличие трехканального выхода (на каждый из датчиков) для подключения внешних сигнальных устройств и технологического оборудования. Укомплектован специально подготовленным и промаркированным Кабелем внешней сигнализации Alta Alarm 5 метровой длины.

•   быстросъемное и легкое соединение. Специальные высокозащищенные разъемы для подключения датчиков и внешнего сигнального оборудования обеспечивают надежность, герметичность и защиту от ошибок подключения.

•   компактность обеспечивает экономию в транспортировке, монтаже, хранении, размещении

Характеристики:

  •   Класс защиты от поражения электрическим током – I, по ГОСТ 30345.0-95 (МЭК 335-1-91);

  •   Степень защиты по ГОСТ 14254 (МЭК 529-89): IP68;

  •   Электропитание сигнализатора уровня – 220±20 В, 50±0,4 Гц;

  •   Диапазона рабочих напряжений датчика уровня – 10…30 В DC;

  •   Номинальное напряжение питания ДУ – 12 В DC;

  •   Максимальный ток нагрузки ДУ – 400 мА;

  •   Максимальное коммутируемое напряжение релейного выхода – 230 В AC, 30 В DC;

  •   Максимальная коммутируемая нагрузка релейного выхода – 5 А (категория нагрузки AC-1, DC-1);

Условия эксплуатации Сигнализаторов Alta Alarm:

•  Отсутствие в окружающей атмосфере агрессивных и взрывоопасных паров и газов;

•  Температура окружающего воздуха: от -20 до +50 °С;

•  Атмосферное давление: от 84 до 106,7 кПа;

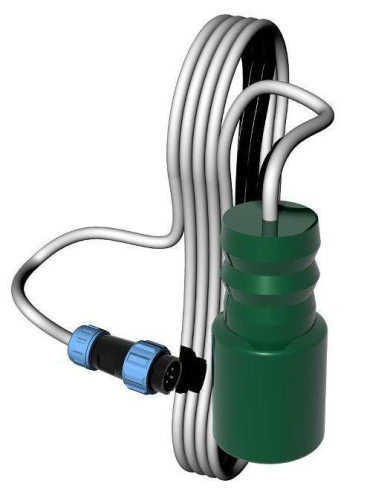

Универсальный емкостной датчик уровня Alta Sensor.

Датчики уровня Alta Sensor в комплекте с устройствами анализа и вывода информации образуют надежную систему контроля уровня и управления технологическим оборудованием.

Датчики Alta Sensor предназначен для контроля уровня жидких и сыпучих материалов в бункерах, резервуарах, емкостях, рабочих камерах жироуловителей и прочих технологических резервуарах, в том числе, очистных сооружений, при помощи соответствующих датчиков уровня.

Преимущества Датчика уровня Alta Sensor:

  1. точна и стабильна настройка датчика. Конструктивно настройка датчика не может сбиться в процессе транспортировки и эксплуатации;

  2. исключены ошибки подключения. Специальный высокозащищенный разъем для подключения к сигнализатору, соединение разъема герметично и надежно;

  3. унифицирована организация кабельного прохода в оборудование. Все необходимое для монтажа кабельного прохода в комплекте изделия. Узел надежен и долговечен, легко монтируется и регулируется;

  4. возможность использования при контакте с пищевыми продуктами;

  5. возможна установка в 105 м от сигнализатора.

Основные технические характеристики Датчика уровня Alta Sensor:

  • Электропитание 10 – 30 В постоянного тока;

  • Ток нагрузки не более 200 мА;

  • Потребляемый ток 15 мА;

  • Температура эксплуатации от -25 до +70°С

  • Степень защищенности IP 68;

  • Длина кабеля 5 м

  • Габаритные размеры Ø32 мм, длина – 220 – 230 мм

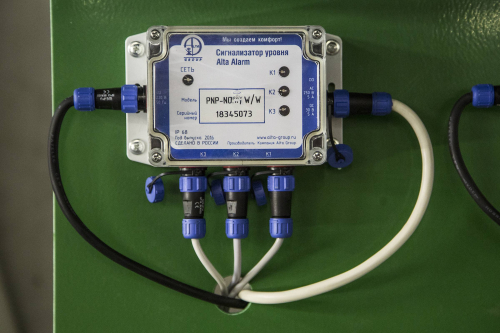

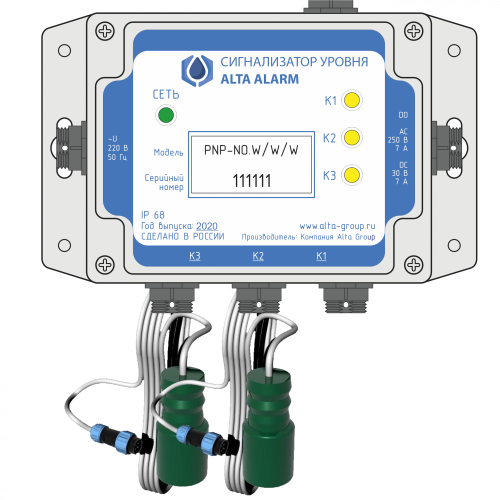

Внешний вид, органы индикации и разъёмы сигнализатора

 Сигнализатор уровня Alta Alarm PNP.NO. W/W/W
    Органы индикации и разъемы:
  1. светодиодный индикатор "Сеть";
  2. светодиодный индикатор "КАНАЛ 1";
  3. светодиодный индикатор "КАНАЛ 2";
  4. светодиодный индикатор "КАНАЛ 3";
  5. модель и серийный номер сигнализатора;
  6. разъем подключения питания;
  7. разъем подключения ДУ 3;
  8. разъем подключения ДУ 2;
  9. разъем подключения ДУ 1;
  10. разъем подключения релейного выхода;
  11. монтажные отверстия и проушины;
  12.  разъём для программирования

Инструкция настройки программного обеспечения

  1. Подключить интерфейсный кабель к USB порту ПК.
  2. Запустить конфигурационное ПО сигнализатора на ПК. Откроется окно, представленное на рис.1. В поле выбора COM-порта выбрать порт, соответствующий интерфейсному кабелю.
  3. Подключить кабель питания с сетевой вилкой к сигнализатору уровня.
  4. Подключить интерфейсный кабель к разъему передачи данных RS-232 на сигнализаторе.
  5. Подключить кабель питания сигнализатора к сети ~220В. При этом на сигнализаторе должен загореться светодиод "Питание".
  6. На данном этапе с помощью ПО возможно прочитать имеющуюся конфигурацию из сигнализатора, записать текущую конфигурацию в сигнализатор, сохранить или загрузить конфигурацию из файла на диске, а также задать её вручную путем изменения состояния соответствующих элементов интерфейса ПО.
  7. По окончании работы с сигнализатором отключить кабель питания сигнализатора от сети ~220В.
  8.  Отключить кабель питания и интерфейсный кабель от сигнализатора.
  9.  При необходимости конфигурирования нескольких экземпляров сигнализаторов повторить для них пп. 3-8.
  10.   В ПО нажать кнопку “Выход” и подтвердить желание выйти из программы в появившемся диалоговом окне.
  11.   Отключить программатор от USB порта ПК.





Сертификаты и патенты

Декларация Соответствия Сигнализатор уровня
