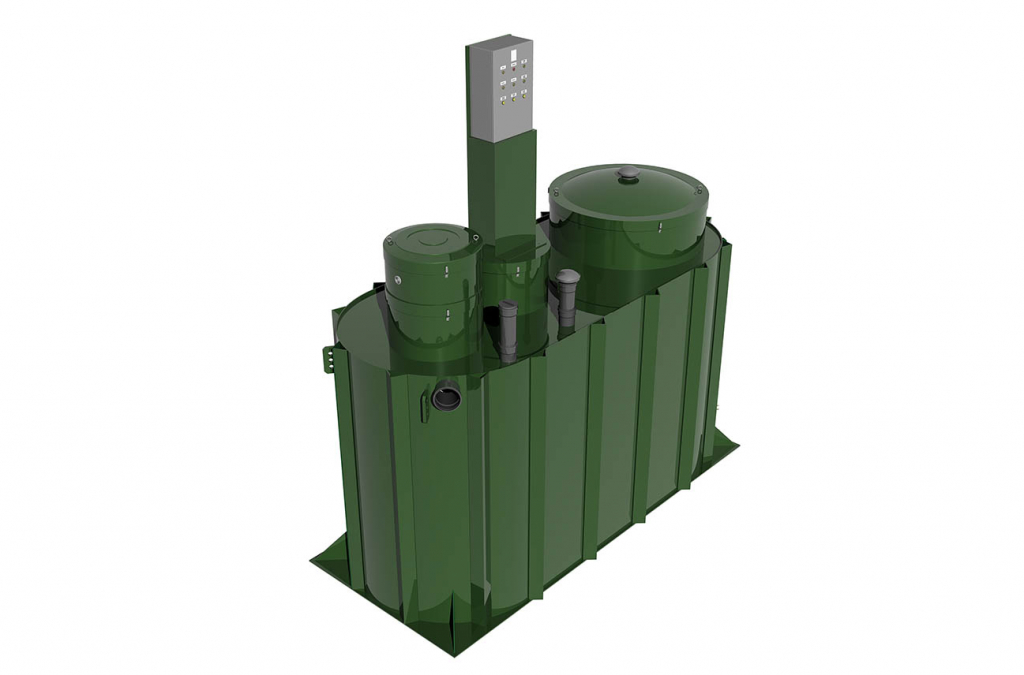

Alta Air Master 20 — 50
Alta Air Master


Модель  Air Master 20 Air Master 30 Air Master 40 Air Master 50
Производительность, м3/сут. 4 6 8 10
Среднечасовое поступление стока, м3 /ч 0,17 0,25 0,33 0,42
Максимальный залповый сброс, м3 /ч* 2 2,8 3,6 4,3
Количество пользователей, чел. до 20 до 30 до 40 до 50
Транспортировочный вес, кг 450 690 770 890
Максимальный рабочий вес, т 9,45 11,3 16,8 21,2
Количество компрессоров / насосов, шт. 1/3 1/3 1/3 1/3
Установочная мощность, кВт 1,1 1,15 1,25 1,3
Энергопотребление, кВт/ч 0,21 0,27 0,27 0,36
Напряжение, В 220 220 220 220
Рекомендованные параметры подводящего кабеля 3х2,5 3х2,5 3х2,5 3х2,5

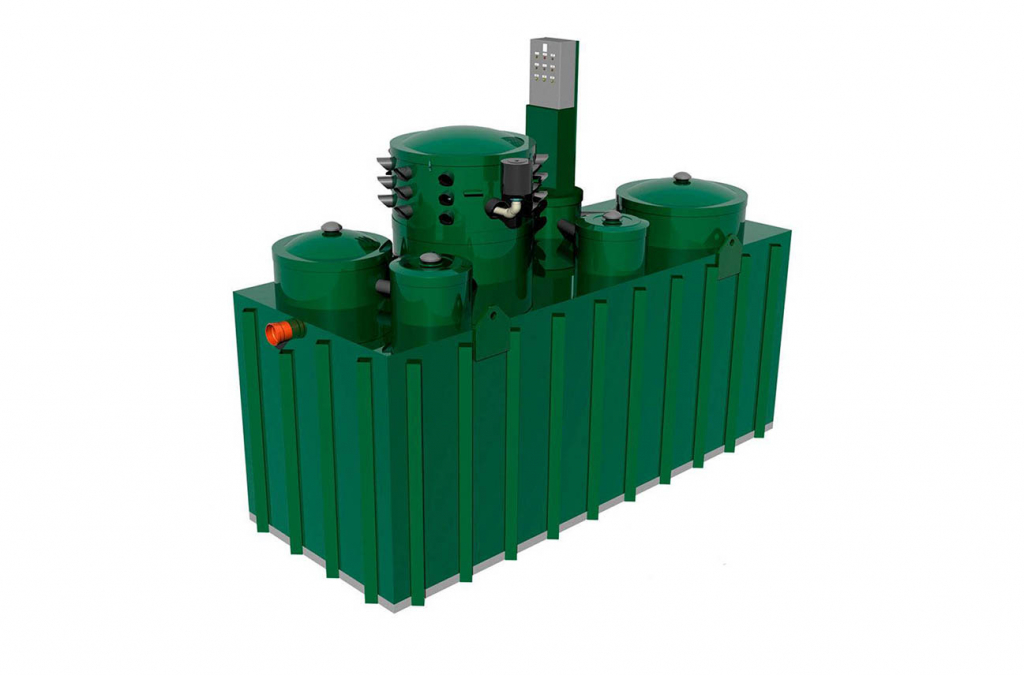

Alta Air Master Pro 30 — 40
Alta Air Master


  Alta Air Master
Pro 30 		Alta Air Master
Pro 30 UV 		Alta Air Master
Pro 35 		Alta Air Master
Pro 35 UV 		Alta Air Master
Pro 40 		Alta Air Master
Pro 40 UV
Производительность, м3/сут. 30 30 35 35 40 40
Среднечасовой расход сточных вод, м3 /час 1,25 1,25 1,46 1,46 1,67 1,67
Максимальный часовой расход сточных вод, м3 /час
(допускается не более и не чаще чем один час в 12 часов) 		3,1 3,1 3,6 3,6 4,2 4,2
Габаритная (транспортировочная) высота блоков Станции, мм 2592 2592 2592 2592 2592 2592
Габаритная (транспортировочная) ширина блоков Станции, мм 2160 2160 2160 2160 2160 2160
Габаритная
(транспортировочная)
длина, мм / транспортировочный
вес, т /
рабочий вес, т
блоков Станции 		Блок 1 3160 / 1,1 / 11,3 3160 / 1,1 / 11,3 3160 / 1,1 / 11,3 3160 / 1,1 / 11,3 4660 / 1,2 / 16,5 4660 / 1,6 / 16,8

Блок 2 4660 / 1,7 / 21,5 5660 / 1,5 / 20,1 5160 / 1,3 / 18,4 6160 / 1,8 / 22,7 4660 / 1,1 / 16,7 5660 / 1,5 / 20,1
Кол-во вентмодулей, шт. 1 1 1 1 1 1
Габаритные размеры вентмодуля (ДхШхВ), мм 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885
Вес вентмодуля, кг 85 85 85 85 85 85
Установочная мощность, кВт 5,4 8,2 5,4 8,2 5,6 8,4
Энергопотребление, кВт*час 4,5 6,5 4,5 6,5 4,7 6,7

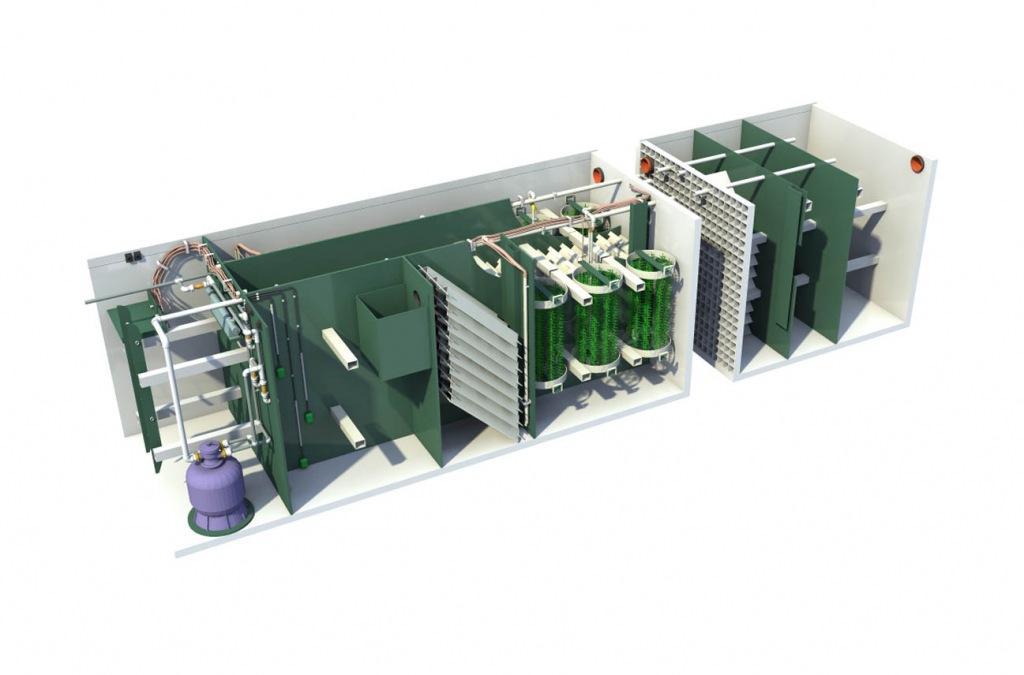

Alta Air Master Pro 45 — 60
Alta Air Master


  Alta Air Master Pro 45 Alta Air Master Pro 45 UV Alta Air Master Pro 50 Alta Air Master Pro 50 UV Alta Air Master Pro 55 Alta Air Master Pro 60 UV
Производительность, м3/сут. 45 45 50 50 55 60
Среднечасовой расход сточных вод, м3 /час 1,88 1,88 2,08
 2,08
 2,29
 2,5
Максимальный часовой расход сточных вод, м3 /час
(допускается не более и не чаще чем один час в 12 часов) 		4,7 4,7 5,2 5,2 5,7 6,25
Габаритная (транспортировочная) высота блоков Станции, мм 2592 2592 2592 2592 2592 2592
Габаритная (транспортировочная) ширина блоков Станции, мм 2160 2160 2160 2160 2160 2160
Габаритная
(транспортировочная)
длина, мм / транспортировочный
вес, т /
рабочий вес, т
блоков Станции 		Блок 1 5160 / 1,0 / 16,3 5160 / 1,2 / 16,5 6160 / 1,3 / 21,7 6160 / 1,3 / 21,7 3160 / 0,7 / 10,1 4160 / 0,7 / 14,3
Блок 2 5160 / 1,1 / 16,7 6160 / 1,6 / 21,7 5160 / 1,3 / 18,4 6160 / 1,6 / 21,7 4160 / 1,1 / 18,1 4160 / 1,1 / 18,1
Блок 3 - - - - 5160 / 1,0 / 18 5160 / 1,0 / 18
Блок 4 - - - - - -
Блок 5 - - - - - -
Блок 6 - - - - - -
Блок 7 - - - - - -
Блок 8 - - - - - -
Кол-во вентмодулей, шт. 1 1 1 1 2 2
Габаритные размеры вентмодуля (ДхШхВ), мм 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885
Вес вентмодуля, кг Модуль 1 85 85 85 85 85 85
Модуль 2 - - - - 80 80
Установочная мощность, кВт 5,6 8,4 5,6 8,4 7,1 7,4
Энергопотребление, кВт*час 4,7 6,7 4,7 6,7 6,2 6,3

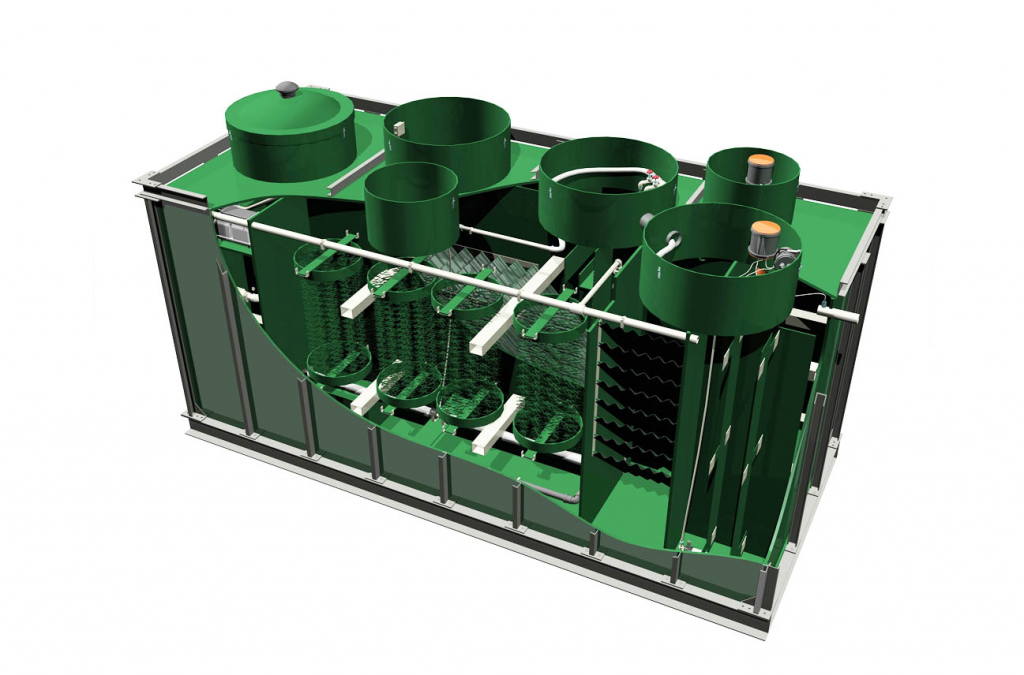

Alta Air Master Pro 65 — 90
Alta Air Master


  Alta Air Master Pro 65 Alta Air Master Pro 70 Alta Air Master Pro 75 Alta Air Master Pro 80 Alta Air Master Pro 85 Alta Air Master Pro 90
Производительность, м3/сут. 65 70 75 80 85 90
Среднечасовой расход сточных вод, м3 /час 2,71 2,92 3,13 3,33 3,54 3,75
Максимальный часовой расход сточных вод, м3 /час
(допускается не более и не чаще чем один час в 12 часов) 		6,8 7,3 7,8 8,3 8,9 9,4
Габаритная (транспортировочная) высота блоков Станции, мм 2592 2592 2592 2592 2592 2592
Габаритная (транспортировочная) ширина блоков Станции, мм 2160 2160 2160 2160 2160 2160
Габаритная
(транспортировочная)
длина, мм / транспортировочный
вес, т /
рабочий вес, т
блоков Станции 		Блок 1 4160 / 0,7 / 14,4 5160 / 0,9 / 17,9 5660 / 1 / 18,8 6160 / 2 / 22,4 5160 / 0,9 / 17,9 5160 / 1,0 / 17,9
Блок 2 5160 / 1,2 / 18,2 5160 / 1,1 / 19,8 5660 / 1,3 / 21,3 6160 / 1,2 / 21,6 5160 / 1,1 / 19,8 5160 / 1,1 / 19,8
Блок 3 5160 / 1,4 / 18,4 5160 / 1,4 / 18,4 5160 / 1,4 / 18,4 5160 / 1,6 / 18,6 4160 / 0,8 / 14,4 4660 / 0,9 / 16,2
Блок 4 - - - - 4160 / 0,9/ 14,5 4160 / 1,0 / 14,5
Блок 5 - - - - - -
Блок 6 - - - - - -
Блок 7 - - - - - -
Блок 8 - - - - - -
Кол-во вентмодулей, шт. 2
 2
 2
 2
 2 2
Габаритные размеры вентмодуля (ДхШхВ), мм 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885
Вес вентмодуля, кг Модуль 1 85 90 90 90 90 90
Модуль 2 80 85 85 85 85 85
Установочная мощность, кВт 7,4 9,1 9,3 9,3 8,8 8,8
Энергопотребление, кВт*час 6,3 8 8,2 8,2 7,9 7,9

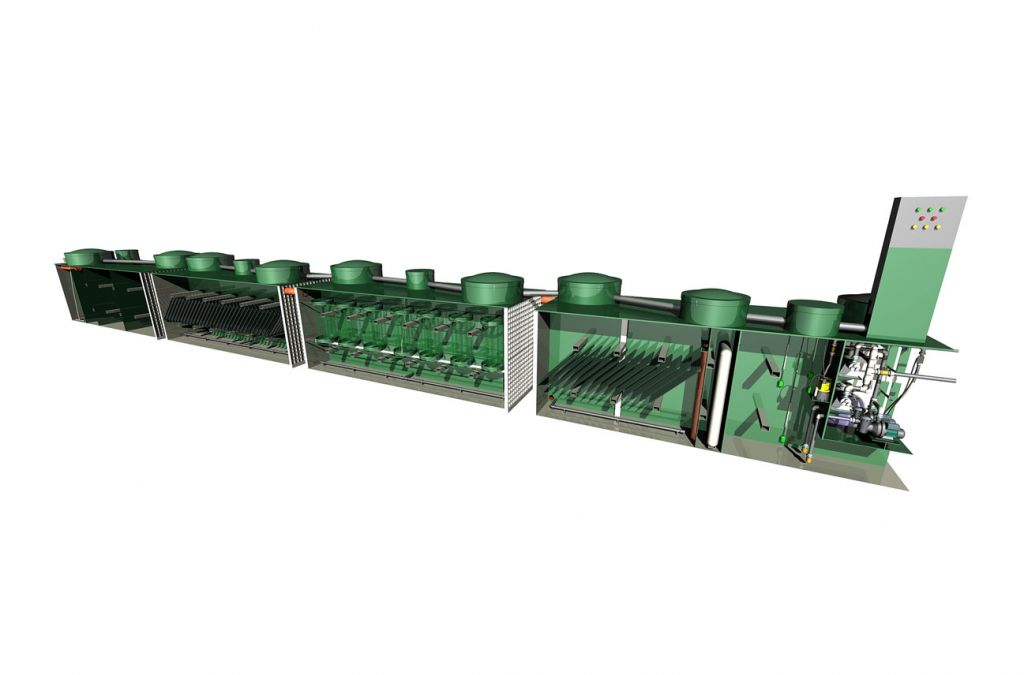

Alta Air Master Pro 95 — 140
Alta Air Master


  Alta Air Master Pro 95 Alta Air Master Pro 100 Alta Air Master Pro 110 Alta Air Master Pro 120 Alta Air Master Pro 130 Alta Air Master Pro 140
Производительность, м3/сут. 95 100 110 120 130 140
Среднечасовой расход сточных вод, м3 /час 3,96 4,17 4,58 5 5,42 5,83
Максимальный часовой расход сточных вод, м3 /час
(допускается не более и не чаще чем один час в 12 часов) 		9,9 10,4 11,5 12,5 13,5 14,6
Габаритная (транспортировочная) высота блоков Станции, мм 2592 2592 2592 2592 2592 2592
Габаритная (транспортировочная) ширина блоков Станции, мм 2160 2160 2160 2160 2160 2160
Габаритная
(транспортировочная)
длина, мм / транспортировочный
вес, т /
рабочий вес, т
блоков Станции 		Блок 1 5660 / 1 / 19,7 5660 / 1 / 22,5 6160 / 1 / 21,5 6160 / 1/ 21,5 6160 / 1/ 21,5 6160 / 1/ 21,5
Блок 2 5660 / 1,1 / 19,8 5660 / 1,3 / 22,7 5160 / 1 / 18 6160 / 1,2 / 21,6 6160 / 1,2 / 21,6 5160 / 0,9 / 17,9
Блок 3 5160 / 1/ 18 5660 / 1,1 / 22,5 5160 / 1 / 18 6160 / 1,2 / 21,6 6160 / 1,2 / 21,6 5160 / 1,1 / 18,1
Блок 4 4160 / 0,9 / 14,5 4660 / 1 18,5 5160 / 1 / 18 5160 / 1 / 18 6160 / 1,2 / 21,6 5160 / 1 / 18
Блок 5 - - 4160 / 0,9 / 14,5 4160 / 0,9 / 14,5 5160 / 1,1 / 18,1 5160 / 1 / 18
Блок 6 - - - - - 5160 / 1,1 / 18,1
Блок 7 - - - - - -
Блок 8 - - - - - -
Кол-во вентмодулей, шт. 2 2 2 2 2 2
Габаритные размеры вентмодуля (ДхШхВ), мм 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885
Вес вентмодуля, кг Модуль 1 85 90 90 90 90 90
Модуль 2 80 85 85 85 85 85
Установочная мощность, кВт 7,4 9,1 9,3 9,3 8,8 8,8
Энергопотребление, кВт*час 6,3 8 8,2 8,2 7,9 7,9

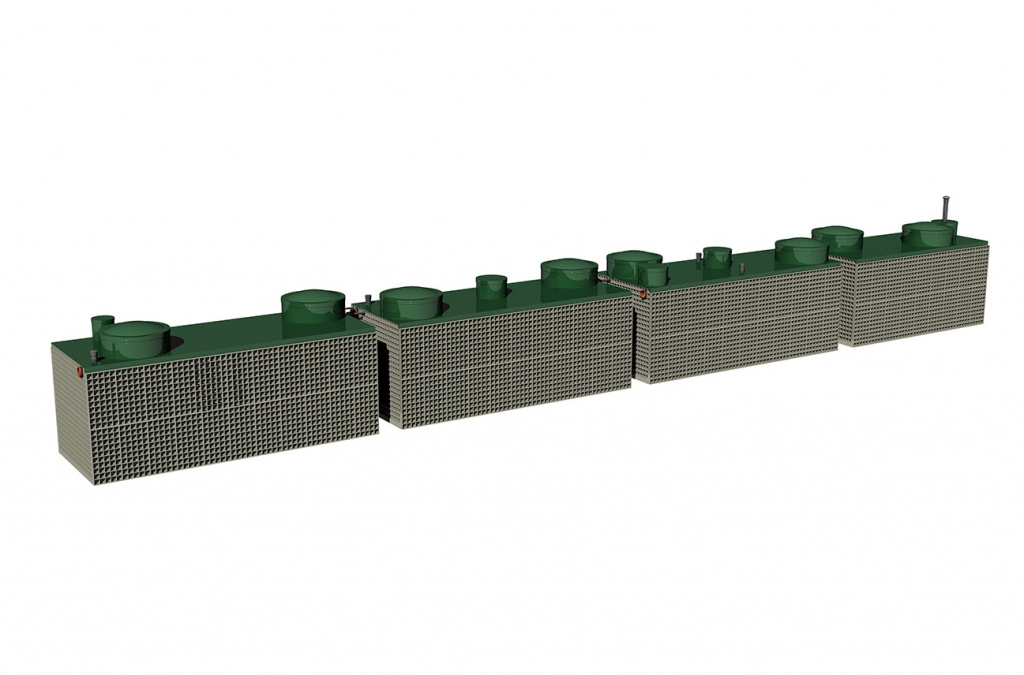

Alta Air Master Pro 150 — 200
Alta Air Master


  Alta Air Master Pro 150 Alta Air Master Pro 160 Alta Air Master Pro 170 Alta Air Master Pro 180 Alta Air Master Pro 190 Alta Air Master Pro 200
Производительность, м3/сут. 150 160 170 180 190 200
Среднечасовой расход сточных вод, м3 /час 6,25 6,67 7,08 7,5 7,92 8,33
Максимальный часовой расход сточных вод, м3 /час
(допускается не более и не чаще чем один час в 12 часов) 		15,6 16,7 17,7 18,8 19,8 20,8
Габаритная (транспортировочная) высота блоков Станции, мм 2592 2592 2592 2592 2592 2592
Габаритная (транспортировочная) ширина блоков Станции, мм 2160 2160 2160 2160 2160 2160
Габаритная
(транспортировочная)
длина, мм / транспортировочный
вес, т /
рабочий вес, т
блоков Станции 		Блок 1 6160 / 1,1 / 21,5 6160 / 1,1 / 21,5 6160 / 1 / 21,5 6160 / 1/ 21,5 6160 / 1/ 21,5 5660 / 1 / 19,7
Блок 2 6160 / 1 / 21,4 6160 / 1 / 21,4 6160 / 1 / 21,4 6160 / 1 / 21,4 6160 / 1 / 21,4 5660 / 0,9 / 19,6
Блок 3 6160 / 1,3 / 21,7 6160 / 1,3 / 21,7 4160 / 0,8 / 14,4 5160 / 1,3 / 21,7 6160 / 1,3 / 21,7 5660 / 1 / 16,3
Блок 4 5160 / 1 / 18 6160 / 1,2 / 21,6 6160 / 1,2 / 21,6 6160 / 1,2 / 21,6 6160 / 1,2 / 21,6 5660 / 1,1 / 19,8
Блок 5 5160 / 1 / 18 6160 / 1,2 / 21,6 4160 / 0,8 / 14,4 4160 / 0,8 / 14,4 55160 / 1 / 18 5660 / 1,1 / 19,8
Блок 6 5160 / 1,1 / 18 5160 / 1,1 / 18,1 5160 / 1 / 18 6160 / 1,2 / 21,6 6160 / 1,2 / 21,6 4660 / 1,1 / 19,8
Блок 7 - - 6160 / 1,4 / 21,8 6160 / 1,4 / 21,8 6160 / 1,4 / 21,8 5660 / 1,1 / 19,8
Блок 8 - - - - - 5660 / 1,3 / 20
Кол-во вентмодулей, шт. 2
 2
 2
 2
 2 2
Габаритные размеры вентмодуля (ДхШхВ), мм 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885 1400х1400х885
Вес вентмодуля, кг Модуль 1 94 94 95 100 100 100
Модуль 2 86 86 90 90 90 90
Установочная мощность, кВт 12 13,2 12 12,1 12,1 12,1
Энергопотребление, кВт*час 10,1 11,6 10,9 10,9 10,9 10,9
