Монтаж очистных сооружений хозяйственно-бытовых сточных вод в Москве

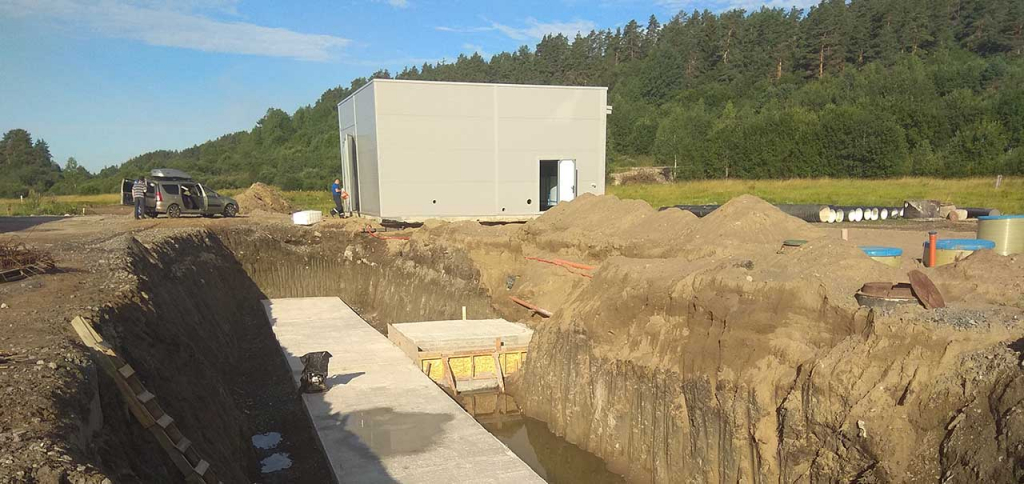

Рекомендации по подготовке котлована для монтажа станции

Котлован под установку Станции должен иметь размеры и откосы, исключающие осаждение и обвал грунта на плиту основание. При необходимости стенки котлована должны быть укреплены. При необходимости провести мероприятия по водопонижению в зоне установки Станции. Окончательный расчет и задание на подготовку котлована производит специализированная проектная организация. По окончании работ по устройству котлована выполнить инструментальную проверку соответствия проекту котлована с составлением акта скрытых работ, с приложением фотоотчета.

Рекомендации по монтажу бетонной армированной плиты основания

В котловане по его периметру устанавливается опалубка, на дне которой заливается бетонная плита основание, укрепленная двухслойным армированием. Плита под установку Станции должна иметь габаритные размеры не менее чем на 250 мм шире габаритов Станции с каждой стороны. По периметру Станции с отступом 200 мм от стен блоков Станции из плиты выпускаются монтажные петли. По периметру Станции с отступом 200 мм от стен блоков Станции из плиты вертикально выпускаются арматура, связанная с горизонтальной арматурой плиты основания, на высоту достаточную для привязки к горизонтальной арматуре обвязки блоков Станции.

Поверхность плиты основания должна быть ровной без ям, провалов и выступающих элементов, при необходимости поверхность плиты выравнивается цементной стяжкой и/или шлифуется, допустимое отклонение по горизонтали ± 3 мм на размер одного блока Станции. Расчет плиты основания и способа крепления блоков Станции к ней производит специализированная проектная организация.

По окончании работ по монтажу плиты основания выполнить инструментальную проверку соответствия проекту проведенных работ с составлением акта скрытых работ, с приложением фотоотчета.

Установка блока станции

Перед началом работ по установке блоков Станции выполнить входной контроль качества и комплектации Станции, произвести осмотр блоков Станции с целью выявления дефектов, полученных при транспортировке и хранении, провести проверку комплектации Станции, с последующем подписанием акта передачи Станции в монтаж. При выявлении несоответствия качества и/или комплектации Станции состоянию на момент доставки, приостановить выполнение монтажных работ, составить Акт дефектовки с подробным описанием несоответствий с приложением фото и видео материалов, провести комиссионный аудит несоответствий с обязательным участием представителей, заказчика, подрядчика, поставщика и производителя (а также иных заинтересованных лиц) с составлением Акта аудита.

Аудитом определить: возможность продолжения монтажных работ с учетом текущего состояния Станции; перечень мероприятий и сроки устранения выявленных несоответствий.

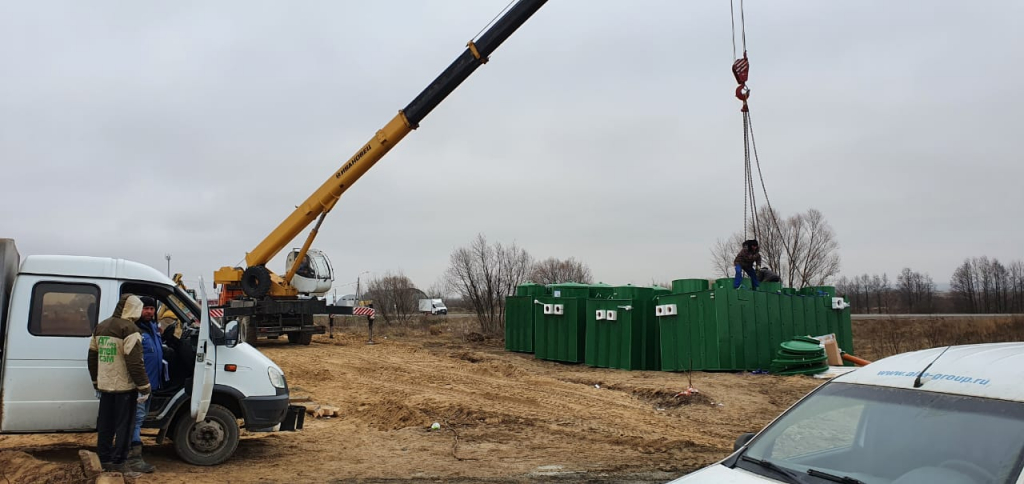

Установка блоков Станции на плиту основание производиться монтажным краном. Требования по способу и условиям для такелажных работ при установке блоков Станции на плиту основание, а также рекомендации по схеме строповки и использованию такелажных приспособлений и материалов аналогичны требованиям при обеспечении погрузочно-разгрузочных работ. Рекомендованное и оптимальное расстояние между блоками Станции составляет 500 мм.

Направление и ориентация установки блоков Станции относительно друг друга обеспечить согласно проекту, расстановочной схеме, руководствуясь стикерами на блоках Станции с обозначением номеров блоков Станции и обозначением «вход сточных вод», «выход сточных вод». В процессе установки блоки Станции выровнять по оси самотечной переливной связи.

После установки блоков Станции на плиту основание зафиксировать блоки Станции на плите синтетическими стропами за заранее подготовленные монтажные петли в плите основании и такелажные петли на корпусе блоков Станции, при отсутствии такелажных петель, стропы перекидываются через корпуса блоков Станции.

ЗАПРЕЩАЕТСЯ! Фиксация блоков Станции к плите металлическими тросами или цепями.

По завершению установки выполнить соединение трубопроводов используя стандартные фитинги и общепринятые технологии соединения, применимые к маркам установленных входных и выходных патрубков. После установки и соединения блоков Станции выполнить выверку Станции в плане и по высоте с составлением акта скрытых работ, с приложением фотоотчета.

Укрепление и подготовка стен блоков станции к бетонированию

На внешней вертикальной поверхности стен блоков Станции расположены ребра жесткости в виде пустотелых колонн треугольного сечения с рядом технологических отверстий. Непосредственно перед засыпкой (бетонированием) блоков Станции в эти отверстия горизонтально пропускается арматура, которая связывается в местах пересечения вязальной проволокой, вертикально в ребра жесткости так же размещается арматура. При необходимости, по решению проекта, вертикальная арматура размещается также и между ребрами жесткости.

Арматура, смонтированная на стенах блоков Станции и через ребра жесткости блоков Станции, связывается с арматурой, выпущенной из плиты основания. По завершению армирования стен блоков Станции, ребра жесткости заполняются бетоном. Внешнее обетонирование или засыпку цементно-песчаной смесью блоков Станции можно производить после того, как бетон в ребрах жесткости застынет.

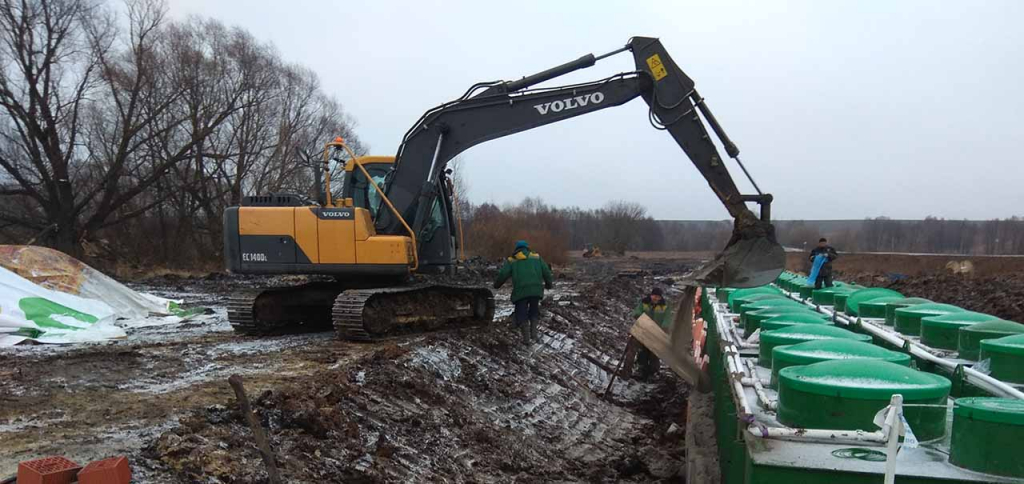

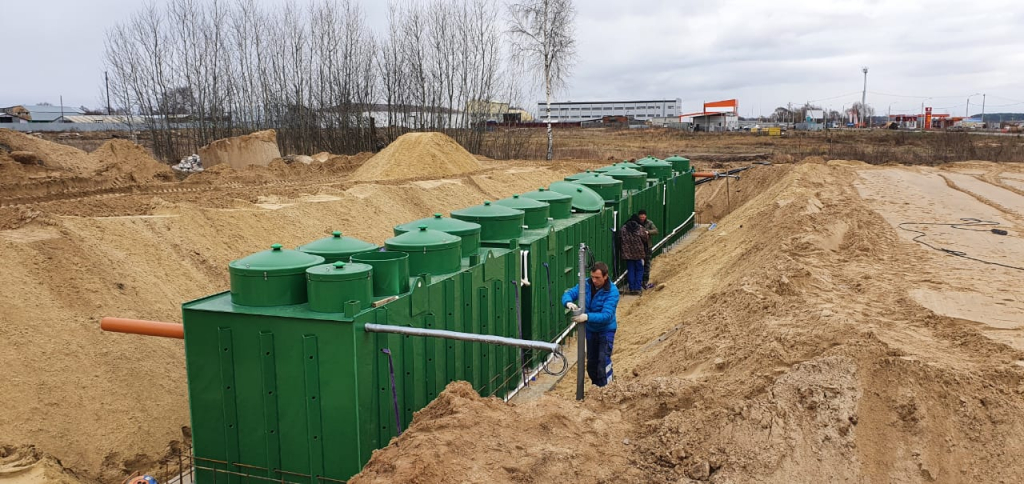

Бетонирование блоков станции

Бетонирование (обратную засыпку) блоков Станции производить в следующем порядке: нижний пояс блоков Станции, 500 мм от плиты основания бетонируется, далее, до верхнего горизонтального пластикового перекрытия блоков Станции, при определенных условиях бетон можно заменить цементно-песчаной смесью. Соотношение цемента и песка для обсыпки блоков Станции составляет 1:5.

Цементно-песчаная засыпка производится послойно, с обязательным трамбованием каждого слоя. Толщина каждого слоя 500 мм. Цементно-песчаную засыпку допустимо применить, если заглубление блоков Станции не превышает 250 мм от верхнего пластикового горизонтального перекрытия, до запланированного, после проведения финишного благоустройства, уровня земли, в однородных, спокойных грунтах, с низким уровнем грунтовых вод (не более 1500 мм).

При условии уровня грунтовых вод выше 1500 мм от уровня земли, при наличии плывуна, при монтаже в скальных грунтах, и прочих нестандартных ситуациях, а так же при монтаже Станции под зданиями, сооружениями, любыми постройками, при организации пешеходной или проезжей зоны над блоками Станции, а также при организации проезжей части ближе 2,5 м от границ блоков Станции, в случае заглубления блоков Станции более чем на 250 мм, от верхнего пластикового горизонтального перекрытия, до запланированного, после проведения финишного благоустройства, уровня земли, монтаж Станции требует полного обетонирования, а непосредственно над верхним пластиковым горизонтальным перекрытием блоков Станции необходимо смонтировать разгрузочную плиту, опирающуюся на бетонные стенки, возведенные по периметру устанавливаемых блоков Станции, опирающиеся на выпуск плиты основания.

Расчет строительных конструкций, в том числе, толщины и конструкции стен, разгрузочной плиты и т. п., производит специализированная проектная организация исходя из предполагаемой нагрузки, данных изысканий и задания на проектирование. Одновременно с бетонированием и/или формированием цементно-песчаной обсыпки блоки Станции следует заполнять водой, уровень воды должен превышать уровень бетонирования (засыпки) не менее чем на 200 мм и не более чем на 500 мм. Таким образом, первоначальный слой воды в блоках Станции должен быть обеспечен в диапазоне 500–700 мм.

ВНИМАНИЕ! Для заполнения блоков Станции водой при монтаже применять чистую воду качества не ниже технического, допустимо применение воды из водоема без растительности, песка, ила, мусора и прочих включений. ЗАПРЕЩАЕТСЯ! Использовать сточные воды и воду не соответствующего качества для заполнения блоков Станции при монтаже.

Применение при производстве монтажных работ для заполнения блоков Станции воды не соответствующего качества, в том числе, сточной воды, нарушает условия проведения пусконаладочных работ в отношении Станции, может стать причиной отсутствия или значительного затруднения выхода Станции на заявленный режим очистки, нарушает технологический процесс очистки сточных вод, а также является нарушением правил и рекомендаций производителя по эксплуатации Станции.

ВНИМАНИЕ! Неисправности, в том числе отсутствие выхода Станции на заявленный режим очистки, возникшие по причине нарушений правил и рекомендаций производителя по эксплуатации Станции не могут быть устранены в рамках гарантийных обязательств производителя за счет производителя.

ВНИМАНИЕ! При установлении фактов нарушений правил и рекомендаций производителя по эксплуатации Станции, производитель вправе частично или полностью отказаться от гарантийных обязательств, либо приостановить действие гарантийных обязательств до момента устранения нарушений правил и рекомендаций производителя по эксплуатации Станции и обеспечения необходимой диагностики, ремонта и восстановительных работ для Станции до уровня необходимой и достаточной исправности Станции за счет собственника Станции.

ВНИМАНИЕ! Продолжительное хранение не смонтированных в бетон (в цементно-песчаную обсыпку) блоков Станции с водой ЗАПРЕЩАЕТСЯ! вода заливается непосредственно перед началом бетонирования (обсыпки). Если после заливки воды возникла не предвиденная пауза до бетонирования (обсыпки) более 12-и часов, воду следует откачать.

ЗАПРЕЩАЕТСЯ! бетонирование блоков Станции (обсыпка цементно-песчаной смесью) без заполнения водой. ИСКЛЮЧЕНИЕ! Блок УФ обеззараживания Alta BioClean как встроенный в Станцию, так и организованный в отдельном подземном исполнении. При монтаже Блока УФ обеззараживания категорически ЗАПРЕЩАЕТСЯ! заполнение внутреннего объема Блока водой. Для компенсации наружного давления бетона, в Блоке УФ обеззараживания Alta BioClean выставить распорки из деревянной доски.

ЗАПРЕЩАЕТСЯ! бетонирование блоков Станции (обсыпка цементно-песчаной смесью) с открытыми крышками колодцев обслуживания, в процессе производства бетонирования блоков Станции (обсыпки цементно-песчаной смесью) крышки необходимо плотно закрыть и зафиксировать замками.

ЗАПРЕЩАЕТСЯ! при трамбовании слоев цементно-песчаной смеси использование трамбовочных машин, ручных катков и прочей техники. Трамбование производится путем проливки слоев цементно-песчаной смеси водой с уплотнением ручной трамбовкой.

ЗАПРЕЩАЕТСЯ! опорожнять блоки Станции ранее 14-и дней после установки, перед опорожнением убедится в том, что бетон (или цементно-песчаная смесь) застыл(а) и набрал(а) расчетную прочность.

Для исключения случайного наезда машин на поверхность земли, под которой установлена Станция, выставить опасную зону на расстоянии 2,5 метра от границы Станции по периметру. По факту выполнения работ по обеспечению бетонирования (обратной засыпки) блоков Станции выполнить инструментальную проверку соответствия проекту с составлением акта скрытых работ, с приложением фотоотчета.

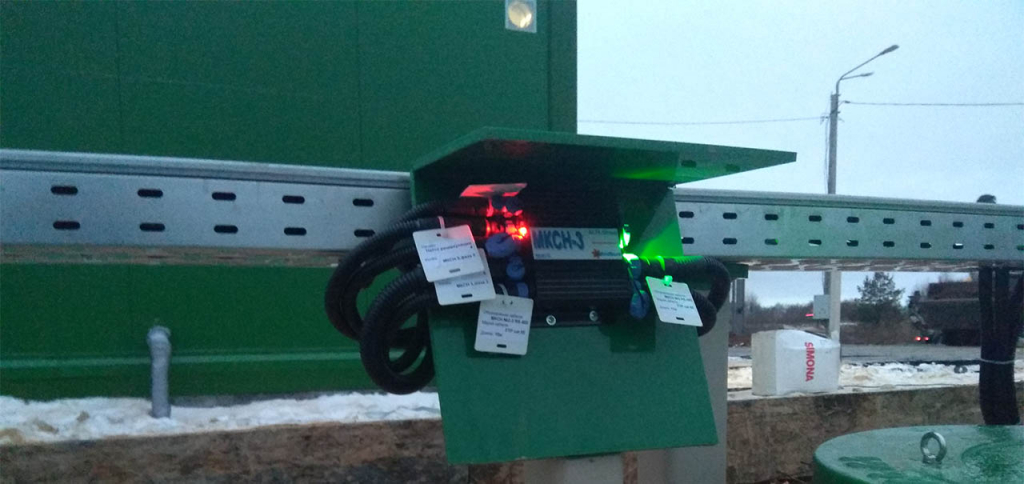

Монтаж воздушных электрических сетей

Способ и материалы для формирования воздушных и электрических сетей определить проектом, производителем рекомендованы следующие варианты:

• Воздушные сети прокладываются полипропиленовой трубой по верхнему горизонтальному пластиковому перекрытию блоков Станции, а также по бетонной (цементно-песчаной) стене между блоками Станции. Электрические сети прокладываются в металлическом лотке уличного монтажа, который устанавливается вдоль блоков Станции на опорах на высоте 500-700мм над проектным уровнем земли.
• Если Комплекс ОС состоит не более чем из двух блоков и имеет исполнение, которое не предполагает никаких наземных блоков, электрические сети допустимо проложить в кабельном канале, выполненном из пластиковой трубы либо профиля, проложенного непосредственно по верхнему горизонтальному пластиковому перекрытию блоков Станции, и/или по бетонной (цементно-песчаной) стене между блоками Станции. По факту выполнения работ по формированию воздушных и электрических сетей выполнить проверку соответствия проекту с составлением акта скрытых работ, с приложением фотоотчета.

Теплоизоляция станции

Расчет способа и материалов для теплоизоляции Станции осуществляет проектная организация, исходя из климатических особенностей региона установки Станции. Производителем рекомендован следующий способ утепления: горизонтальный теплоизоляционный слой, из материала, использование которого допустимо и возможно в грунте, и прочность которого позволит сформировать непосредственно на утеплителе финишную плиту стяжку из железобетона толщиной 100 мм, например, Penoplex, толщиной не менее 100 мм, уложенный непосредственно на верхнее пластиковое горизонтальное перекрытие блоков Станции. Теплоизоляционный слой должен полностью перекрывать Станцию включая просветы между блоками Станции и обеспечивать выпуск за границы блоков Станции по внешнему периметру блоков Станции не менее чем на 1000 мм.

Формирование верхней плиты

Монтаж верхней, финишный плиты стяжки производится непосредственно на слой теплоизоляционного материала с опиранием на железобетонные стены (стены сформированные из цементно-песчаной обсыпки), сформированные вокруг блоков Станции. Финишная плита стяжка должна полностью закрывать теплоизоляционный слой. Оптимальная и достаточная толщина стяжки 100 мм, армирование сеткой, при формировании стяжки предусмотреть уклоны от колодцев обслуживания к краям плиты для стабильного отвода поверхностных вод.

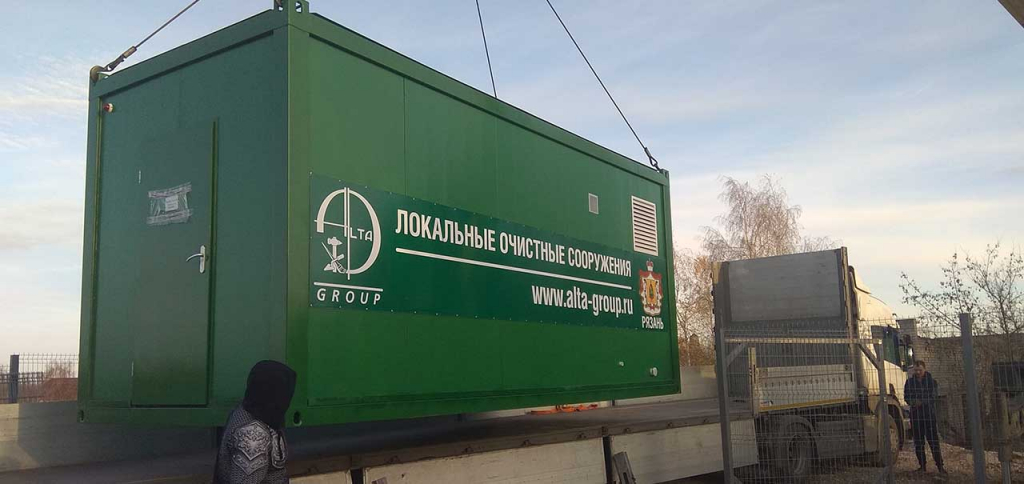

Рекомендации по монтажу наземных блоков контейнеров

Наземные блок-контейнеры, а также вентмодули, устанавливаются на железобетонную плиту основание. Поверхность плиты основания должна быть ровной без ям, провалов и выступающих элементов, при необходимости поверхность плиты выравнивается цементной стяжкой и/или шлифуется, допустимое отклонение по горизонтали ± 3 мм на размер блока.

Наземные блоки должны размещаться на плите основании всей площадью основания без свесов и провисаний. Расчет плиты основания для наземных модулей производит проектная организация.

Рекомендации по использованию строительных материалов

Марку бетона и арматуры, а также шаг укладки арматуры и толщины плиты и стен для производства работ определить проектом. Исходя из общей практики и доступности материалов, а также исходя из общепринятых технологий строительства рекомендации по материалам, следующие: для формирования плиты основания и бетонных стен принять к использованию арматуру А400 (А3 D12), необходимо организовать двухрядное армирование с шагом 150-200мм.

Для армирования финишной плиты стяжки в верхней части над блоками Станции и утеплителем, рекомендуется принять к использованию армирующую сетку с ячейкой 50х50мм и толщиной арматуры 3-5мм. Для армирования непосредственно ребер жесткости блоков Станции принять к использованию арматуру А3 D10 - D12. Марка бетона для производства железобетонных конструкций и обетонирования не менее Б20 (М250). Толщина плиты основания не менее 200 мм.
