Блок механической очистки в Москве

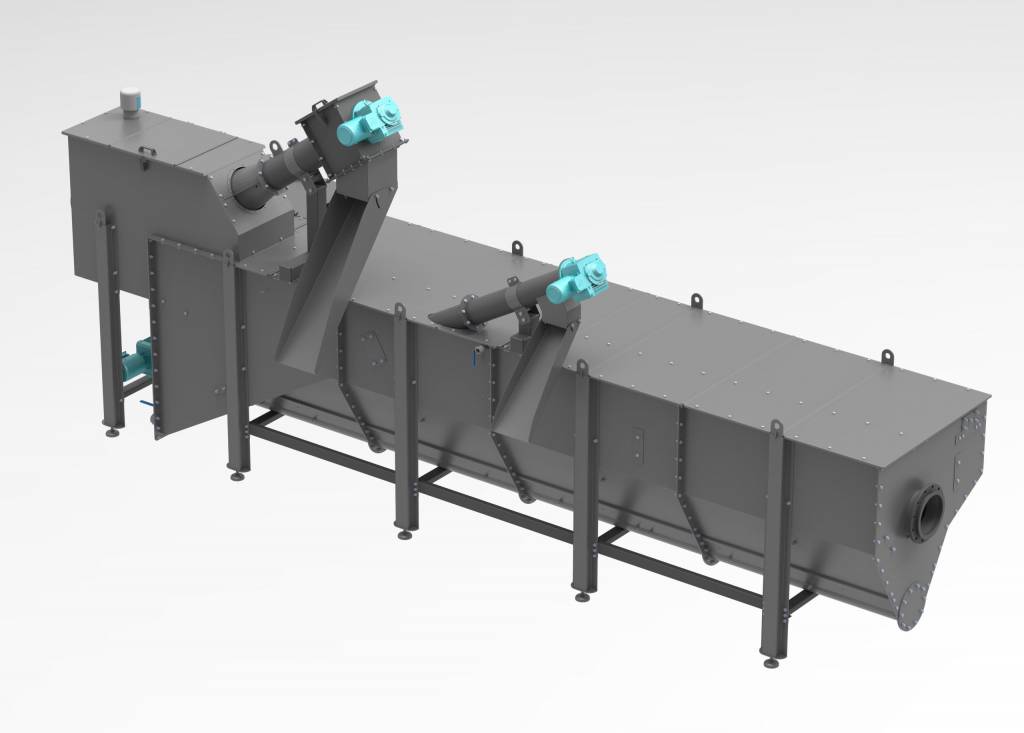

КОМБИНИРОВАННАЯ УСТАНОВКА РЕШЕТКА-ПЕСКОЛОВКА

Выгрузка уловленных на решетке отбросов производится в автоматическом режиме посредством наклонного шнека.

• извлечение отбросов на шнековой решетке;
• улавливания песка и других быстрооседающих минеральных      включений;
• улавливание всплывающих жиров, масел и нефтепродуктов (за исключением эмульгированных);
• автоматическую выгрузку и частичное обезвоживание уловленных отбросов решетки;
• автоматическую выгрузку и обезвоживания песка.

Сточная вода, поступающая в установку, проходит через решетку, на которой задерживаются крупные отбросы (в соответствии с прозором решетки). Выгрузка уловленных на решетке отбросов производится в автоматическом режиме посредством наклонного шнека.

Выгружаемые из решетки отбросы подвергаются частичному обезвоживанию. Далее вода направляется в аэрируемую песколовку, в которой происходит улавливание песка и других быстрооседающих минеральных включений. Песок оседает в донной части песколовки и по мере накопления, с помощью шнекового транспортера, сгребается в приямок. С помощью второго шнека песок выгружается из установки. По мере движения песка по шнеку он обезвоживается. Всплывающие примеси удаляются с помощью скребкового механизма.

ШНЕКОВАЯ РЕШЕТКА

Шнековые решетки предназначены для извлечения из производственных сточных вод средних и мелких отбросов, отжимом и транспортированием в мусоросборник.

Шнековая решетка представляет собой шнек, вращающийся в желобе. Участок фильтрования находится в нижней части желоба и представляет собой сетку, перфорированную с различной величиной прозора.

Вода проходит через перфорированную сетку, а шнек транспортирует мусор наверх для последующей утилизации. В верхней части шнека есть зона дожима мусора, где происходит удаление остатка воды. После зоны дожима твердый мусор направляется в мусоросборный контейнер.

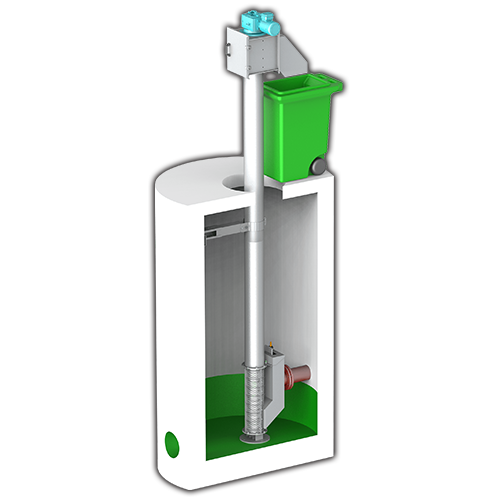

Шнековая решетка размещается в канализационном колодце, над решеткой устанавливается утепленный технологический мобильный блок-контейнер, габариты и вес которого позволяют доставить модуль на объект автотранспортом.

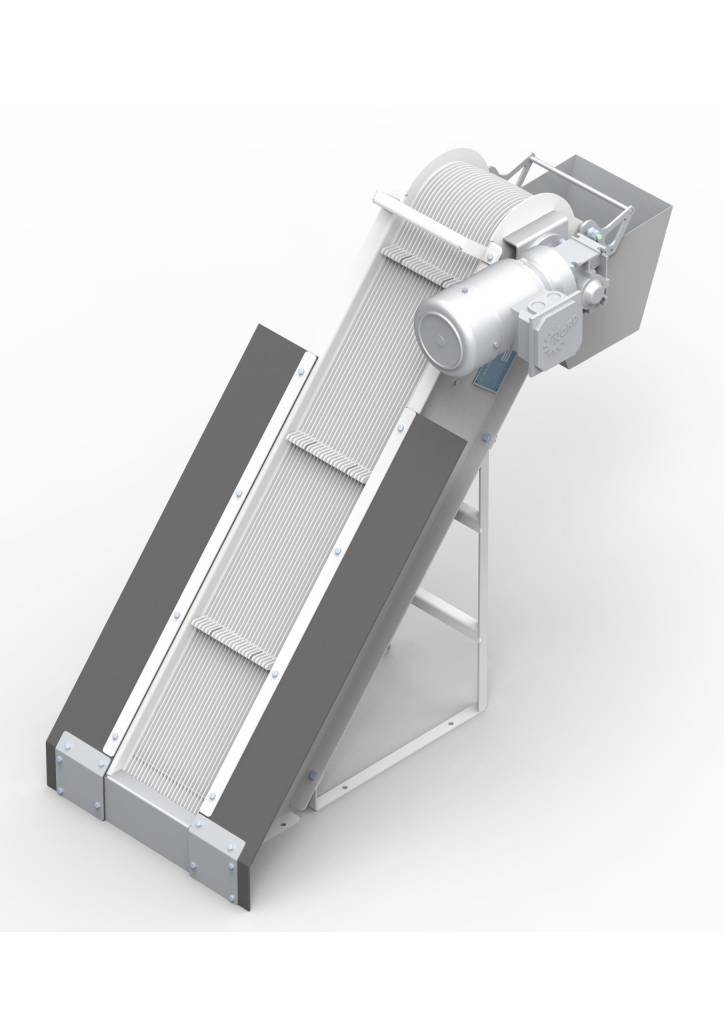

ГРАБЕЛЬНАЯ РЕШЕТКА

Грабельная решетка — это компактное решение для грубой фильтрации стоков, поступающих на очистные сооружения хозяйственно-бытовых или промышленных сточных вод малой производительности.

Сточная вода, содержащая мусор, проходит через наклонный фильтрующий экран решетки (прозор 2,5 мм или 5,0 мм). Крупные отбросы задерживаются на поверхности экрана и удаляются граблинами. Привод граблин может включаться вручную, по таймеру или по сигналу с датчика уровня воды (опционально).

ПРИНЦИП РАБОТЫ:

Фильтрующий экран состоит из набора параллельных ламелей, установленных с необходимым прозором. По бокам корпуса решетки расположены две цепи, движущиеся при помощи звездочек.

Они установлены на ведущем валу, приводимом в движение электродвигателем. Между двумя цепями закреплены гребенки, каждая из которых состоит из набора пластин с зубьями, заходящими в прозор.

Гребенки движутся вместе с цепями при вращении звездочек, при этом зубья проходят сквозь прозоры решетки и очищают фильтрующий экран, поднимая скопившиеся отбросы вверх, после чего отбросы удаляются в корзину-приемник.

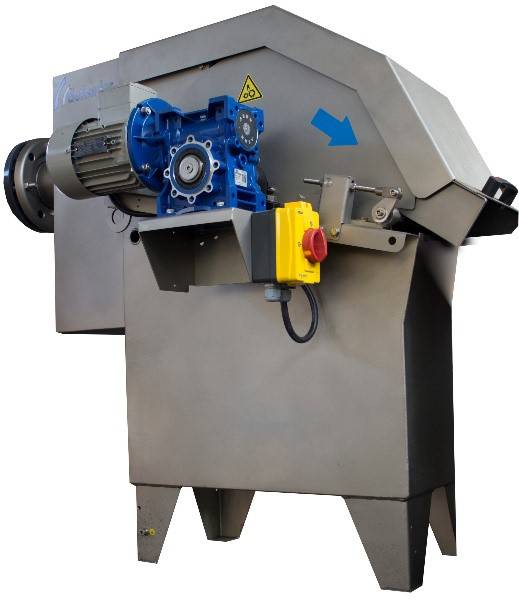

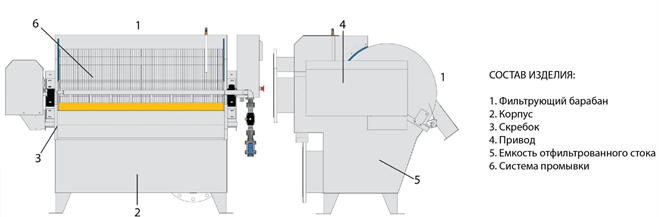

МЕХАНИЧЕСКАЯ РЕШЕТКА БАРАБАННОГО ТИПА

Барабанное сито применяется на стадии механической очистки сточных вод и предназначено для непрерывного удаления средних и мелкодисперсных твердых загрязнений. С помощью барабанного сита можно удалить до 30% твердых частиц и взвесей, по размеру крупнее прозора фильтрующего барабана.

Барабанные сита применяются на хозяйственно-бытовых очистных сооружениях для фильтрации сточных вод, а также целого ряда промышленных стоков.

ПРИНЦИП РАБОТЫ:

Сточная вода самотеком или под напором подается на внешнюю поверхность барабана. Вода равномерно проходит внутрь барабана через прозоры сетки, щелевой или перфорированной, а твердые загрязнения и взвеси удерживаются на внешней поверхности фильтрующего барабана.

За счет движения барабана налипший мусор с помощью скребка удаляется с поверхности барабана в контейнер, а сток поступает на следующую ступень очистки.

Установка оснащена форсунками для промывки поверхности барабана. Промывка осуществляется с заданной периодичностью, либо по сигналу датчика.
